本文講述螺紋如何測量，以及螺紋測量的四種方法。第四種螺紋檢測機適合大多數情況下的螺紋檢測。
1）螺紋通、止量規檢測法
按泰勒原則的傳統通、止規檢驗法，只能達到螺紋檢測中的至低檢測要求。這種檢驗方法的優點是快捷、經濟、實用。
但是這種檢驗方法的缺點也很明顯：只定性檢測螺紋是否合格，無法提供螺紋單項參數的數值，無法提供不合格的原因，對螺距、半角及形狀誤差等參數，不能進行單獨的定量控制，旋合中可能會出現虛假性配合，導致測量結果無法溯源，常引起爭議。

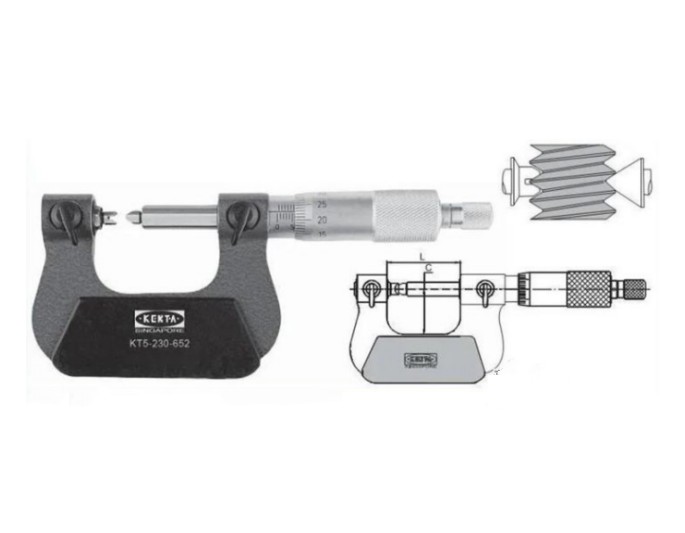

2）螺紋千分尺
螺紋千分尺屬于專用的螺旋測微量具，螺紋千分尺具有特殊的測量頭，測量頭的形狀做成與螺紋牙形相吻合的形狀，即一個是V型測量頭，與牙型凸起部分相吻合，另一個為圓錐形測量頭，與牙型溝槽相吻合。千分尺有一套可換測量頭，每一對測量頭只能用來測量一定螺距范圍的螺紋。
按螺紋千分尺的技術指標，其最大綜合誤差為±0.028mm，由于其測頭存在一定的角度誤差，工件外螺紋的螺距和牙側角也存在較大誤差，故在用絕對法測量時，其中徑測量不確定度可達0.10mm。該方法用于精度要求不高的工件外螺紋中徑測量。
3）三針法
將三根直徑相同的量針，放在螺紋牙溝槽的中間，用接觸式量儀和測微量具測出三根量針外素線之間的跨距M，根據已知的螺距P、牙型半角α／2及量針直徑d0的數值算出螺紋中徑d2 。

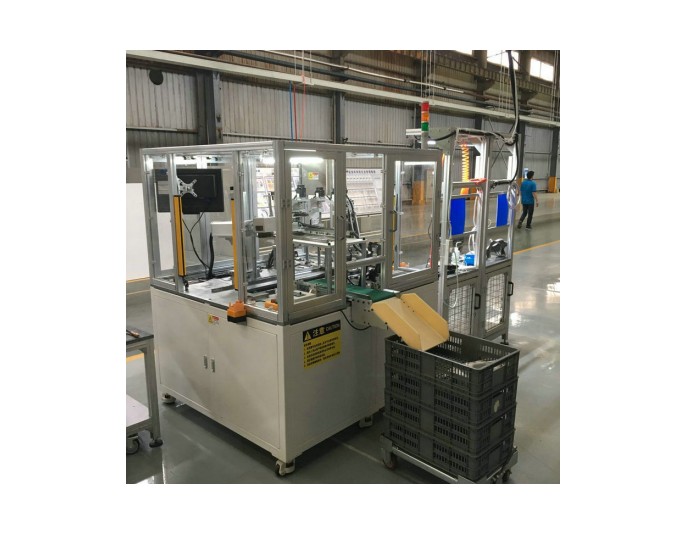

螺紋檢測機適合大批量的螺紋檢測，具有快速、精準和節省人工的特點。螺紋檢測機能檢測螺紋的通規，止規，通規通過后的垂直度扭力大小可以自由設定。
螺紋檢測機還能夠檢測螺紋的空牙、螺紋的深度，并且檢測機不損傷測試產品。蘇州思艾博專注研發生產非標螺紋檢測設備18年，在機械、電子、汽車零部件方面有著豐富的螺紋檢測經驗，歡迎來電咨詢。
